Конструкция и состав ленты ОТЛ

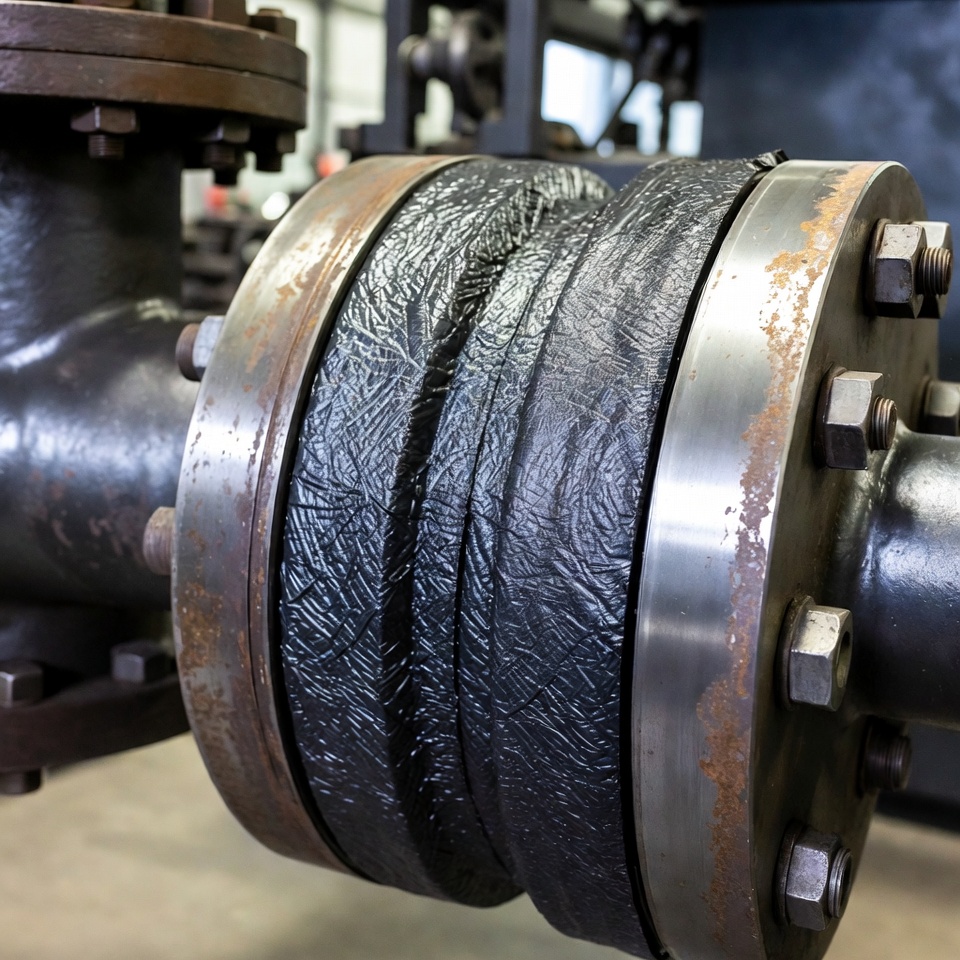

Огнезащитная самоклеящаяся лента ОТЛ является разновидностью Уплотнительная лента для фланцевых соединений оборудования и представляет собой композитный ленточный элемент, предназначенный для пассивной защиты узлов трубопроводов и воздуховодов. Конструкция предполагает нанесение на металлические и полимерные поверхности без механического крепежа. Технические свойства определяются способностью ленты увеличивать объём под воздействием теплового потока, плотно заполняя технологические зазоры и полости, образующиеся при деформации или выгорании штатных прокладок.
Сочетание активного заполнителя и контактного слоя с высокой начальной адгезией обеспечивает герметичность стыка до наступления критической температуры. В исходном состоянии материал находится в тонколистовом эластичном виде и не влияет на геометрию собираемого разъёма.
Функциональные слои: вспучивающийся наполнитель и клейкий композит
Активной частью ленты служит интумесцентный слой на основе терморасширяющегося графита и полимерного связующего. При нагреве межслоевые расстояния в графите увеличиваются, что заставляет композит расширяться с коэффициентом, достигающим 30-кратного значения от начальной толщины. Образующаяся ячеистая коксовая пена отличается низкой теплопроводностью — примерно 0,1 Вт/(м·К), что позволяет удерживать температуру на тыльной стороне ниже критических для стали или чугуна значений.
Клейкий композит наносится с тыльной стороны ленты и защищается антиадгезионной плёнкой. Как правило, это акрилатный или синтетический каучуковый адгезив с остаточной липкостью и диапазоном эксплуатационной стойкости от минус 40 до плюс 90 градусов Цельсия в воздушной среде. Такой подслой способен удерживать массу ленты на вертикальных и потолочных участках трубопровода без сползания в течение нормируемого времени после нанесения.
Геометрические и физические характеристики материала
Ленту выпускают в рулонах длиной от 5 до 10 метров при ширине от 20 до 150 миллиметров. Толщина полотна до срабатывания находится в диапазоне 1,0–1,5 миллиметра, что позволяет монтировать её на фланцы с ограниченным зазором под крепёж. Поверхностная плотность вспучивающегося слоя составляет порядка 1,5–2,0 кг/м². После терморасширения конечная высота барьера может достигать 25–35 миллиметров, полностью блокируя зазор между ответными плоскостями.
Причины обязательной защиты фланцевых стыков
Фланцевое соединение в инженерных системах водоснабжения, отопления, газового пожаротушения и дымоудаления остаётся самым уязвимым местом при пожаре. Разрушение или выгорание штатного уплотнителя открывает прямой путь для распространения пламени, дыма и токсичных газообразных продуктов горения через проходку в смежный пожарный отсек.
Деформация прокладок и утрата герметичности в очаге возгорания
Паронит, резина, фторопласт и полимерные кольца, традиционно применяемые в качестве межфланцевых прокладок, теряют механическую целостность при температурах выше 250–400 градусов Цельсия. Под действием огня материал прокладки либо выгорает, либо пластически деформируется, после чего стык перестаёт удерживать внутреннее давление среды. В системах дымоудаления такая разгерметизация приводит к падению разрежения и неспособности шахты удалять продукты горения с этажа возгорания.
Противопожарные требования к проходкам инженерных коммуникаций
Согласно требованиям статьи 82 Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности», транзитные воздуховоды и трубопроводы обязаны сохранять нормируемый предел огнестойкости на границе противопожарных преград. Для узлов соединений это означает необходимость применения дополнительных огнезащитных устройств, компенсирующих потерю герметичности при нагреве. Межфланцевая лента выполняет функцию компенсатора, восстанавливающего целостность барьера на время, заданное классом EI.
Механизм огнезащитного действия при тепловом воздействии
Принцип работы ленты базируется на термохимической реакции вспучивания, инициируемой при достижении температур около 180–220 градусов Цельсия. Интумесцентный слой переходит из твёрдого эластичного состояния в высокопористую углеродную структуру с закрытыми ячейками.
Термическое расширение и формирование коксового изолятора
Расширение наблюдается в свободном направлении, перпендикулярном к плоскости фланца. Коксовый слой выдавливается в зазор между половинками стыка, заполняя полости, которые раньше занимала прокладка. Коэффициент вспучивания достигает 1:30–1:40, благодаря чему давление в стыке растёт, герметизируя полость ещё до полного выгорания штатного уплотнения. Теплопроводность образованного карбонизованного щита остаётся ниже 0,12 Вт/(м·К) вплоть до 1000 градусов на обогреваемой стороне.
Блокирование сквозных зазоров и расплавленных полимерных элементов
В случае пластиковых трубопроводов вспучивающийся материал, расширяясь внутрь, компенсирует усадку стенки и перекрывает просвет, появляющийся при оплавлении полимера. Углеродная пена действует как пробка, препятствуя сквозному прохождению горячих газов и открытого пламени. Такое поведение критично для полипропиленовых канализационных стояков в местах пересечения межэтажных перекрытий, где межфланцевое исполнение применяется на ревизионных люках и компенсаторах.
Нормативное обеспечение и методы оценки огнестойкости
Параметры ленты ОТЛ и условия её применения регулируются комплексом документов, определяющих классификацию, методы испытаний и допустимые области использования.
Основные положения Федерального закона №123-ФЗ и сводов правил
Статья 37 закона №123-ФЗ классифицирует огнезащитные составы и материалы как средства пассивной огнезащиты. Статья 138 устанавливает обязательность сохранения целостности изоляции в местах сопряжения конструкций. СП 7.13130 регламентирует характеристики воздуховодов систем противодымной вентиляции, требуя предела EI 30–EI 150 в зависимости от типа защищаемого помещения. Кроме того, ГОСТ Р 53311 определяет методику испытаний кабельных проходок и герметизирующих подушек, принцип действия которых частично схож с уплотнительной лентой на фланцах.
Определение предела EI в лабораторных испытаниях
Предел огнестойкости узла с наклеенной лентой определяют по двум критериям: потеря целостности E и потеря теплоизолирующей способности I. В процессе стендового огневого воздействия по стандартному температурному режиму (достижение 1000°C к 90-й минуте) фиксируют момент появления сквозных трещин в коксовом массиве или прогрева необогреваемой поверхности выше 140°C сверх начальной температуры. Типовые значения для правильно смонтированной ленты достигают EI 60–EI 120 при толщине полотна 1,2–1,5 мм.
Варианты исполнения и маркировка огнезащитных лент
Рынок пассивной огнезащиты структурирует ленты по достигаемому пределу стойкости и габаритным параметрам, что позволяет точнее подобрать материал под конкретные трубопроводные системы.
Классификация по достижимому рубежу огнестойкости
Ленты маркируются по стандартизованной шкале EI: встречаются исполнения на 30, 60, 90 и 120 минут. Показатель зависит от концентрации терморасширяющегося графита в активном слое и равномерности его распределения. Изделия на EI 120, как правило, содержат модифицированные графиты с интеркалированными соединениями серной кислоты, обеспечивающими более интенсивное стартовое расширение.
Зависимость ширины и толщины от типа фланцев и рабочей среды
Для стальных плоских и воротниковых фланцев диаметром до 159 мм целесообразна ширина в пределах 25–50 мм. Для фланцевых заглушек систем дымоудаления с проходным сечением от 200 мм ширина рулона может составлять 100 мм и более. Трубопроводы с агрессивными жидкостями требуют совместимости клеевого подслоя с кислотными или щелочными конденсатами, что отражается в обозначении индекса стойкости к химическим средам.
Практика монтажа на фланцевые разъёмы
Достижение заявленного предела EI невозможно без точного соблюдения процедуры установки, исключающей потерю адгезионного контакта в первые минуты нагрева.
Подготовка поверхности и контроль адгезионной способности
Металл фланца и прилегающих участков трубопровода очищают от окалины, ржавчины, масляных пятен и консервационной смазки. Следы коррозии удаляют механическим инструментом до степени 2 по ГОСТ 9.402. Финишное обезжиривание проводят изопропиловым спиртом или ацетоном. Температура основания должна находиться в интервале от плюс 5 до плюс 40 градусов Цельсия, а относительная влажность воздуха не превышать 80 процентов. Свежеочищенную поверхность обеспыливают безворсовой салфеткой непосредственно перед нанесением.
Схема наклейки и проверка равномерности прилегания
Ленту нарезают на отрезки нужной длины и последовательно укладывают внахлёст 5–10 мм на границе стыков, охватывая фланец кольцом. При монтаже антиадгезионную плёнку отделяют постепенно, разглаживая полотно валиком от центра к краям с усилием, исключающим воздушные пузыри. Полоски ленты не следует натягивать — избыточное растяжение изменяет остаточную толщину и может снизить эффективность вспучивания в данной зоне. По завершении проверяют отсутствие отслоений по всему периметру, особенно на радиусных переходах крепёжных болтов.
Факторы, определяющие длительность эксплуатационной пригодности
Долговечность смонтированного огнезащитного барьера зависит от стабильности исходного состояния клеевого сопряжения и устойчивости полотна к внешним воздействиям.
Стабильность клеевого шва в условиях вибраций и температурных перепадов
На насосных станциях и вентиляционных агрегатах фланцы испытывают механические колебания с частотами в десятки герц, способствующие усталостному отслаиванию клеевого шва. Конструкция адгезива предусматривает вязкоупругие свойства, допускающие микросмещение полотна без нарушения контакта. Циклические изменения температуры от плюс 5 до плюс 50 градусов не инициируют потерю липкости при условии отсутствия конденсации влаги на границе адгезив-металл в течение нескольких сотен циклов.
Поведение ленты на открытых участках и в химически активной атмосфере
На открытых эстакадах, где лента подвержена воздействию ультрафиолетового излучения, озона и дождевой воды, ресурс определяется стойкостью покровного слоя. Без дополнительной механической защиты со временем наблюдается поверхностное окисление графитового наполнителя и охрупчивание полимерной матрицы, что способно снизить коэффициент вспучивания на 15–20 процентов через 5–7 лет эксплуатации. В химически активной среде сероводорода или хлора требуется применение специализированных исполнений с инертным барьерным покрытием, заявленным производителем, поскольку акрилатные клеи теряют адгезию при длительном контакте с галогеносодержащими газами.
